Panloob na paglilinis ng mga heat exchanger

Paglalarawan ng makina

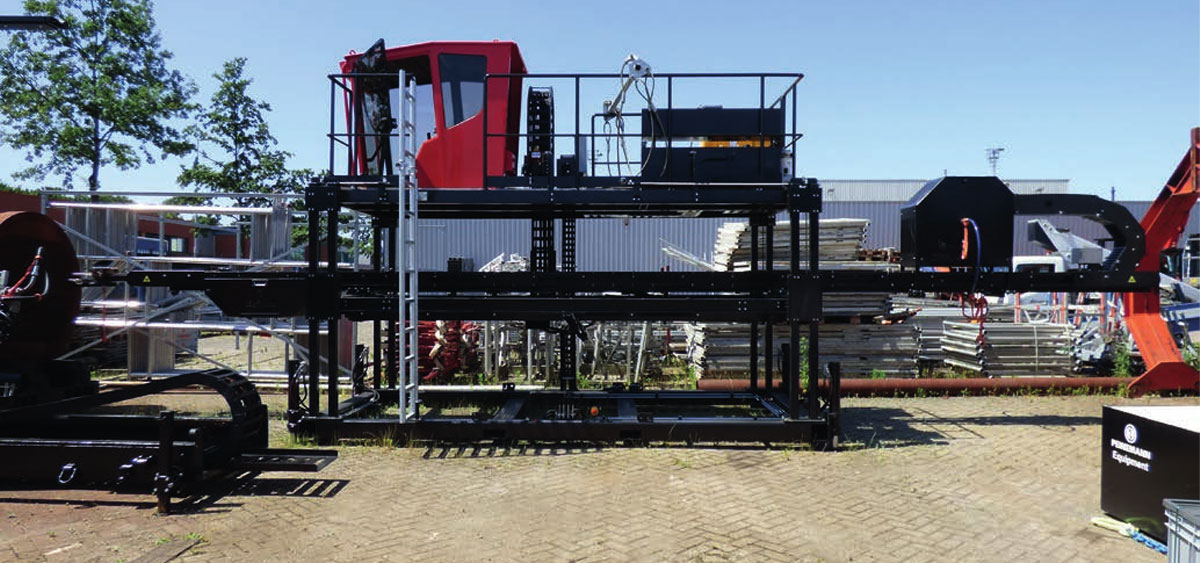

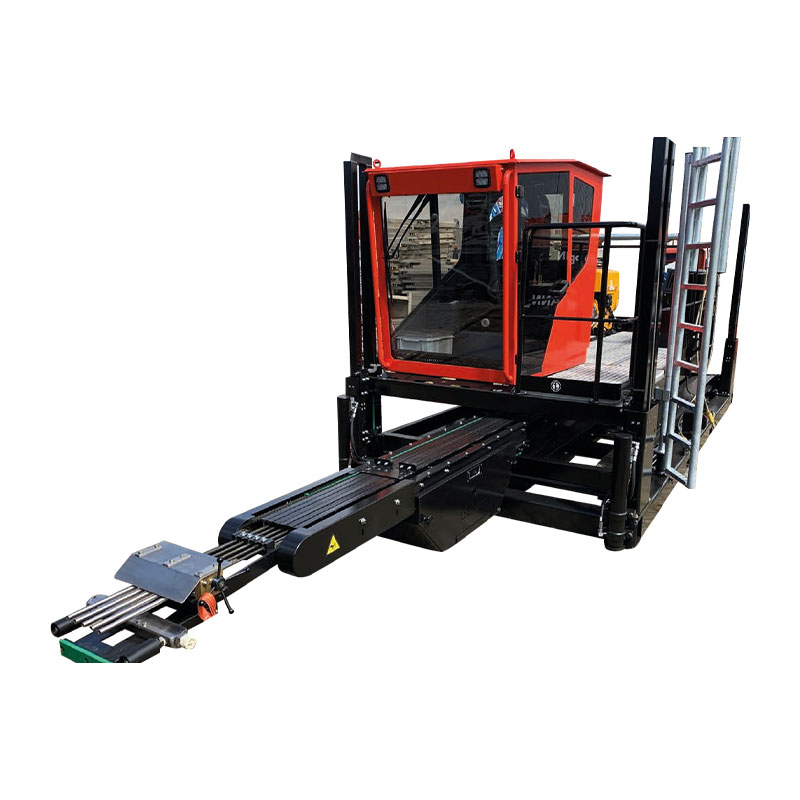

Ang IBC-5 ay isang produktibong tube cleaning machine. Ang IBC-5 ay binuo upang magamit sa isang wash o bundle cleaning bay at ito ang pinakamagaling na tool upang linisin ang mga bundle sa isang minimal na timeframe sa panahon ng shutdown. Ang makina ay pinapatakbo nang ligtas at kumportable mula sa cabin. Pinoprotektahan ng cabin ang operator laban sa mataas na presyon ng tubig at posibleng kontaminasyon habang nagbibigay ng malinaw na view ng tube sheet.

Impormasyon ng tagagawa
Peinemann Equipment B.V. ay matatagpuan sa Mandenmakerstraat 190, 3194 DA Hoogvliet.

Mga teknikal na pagtutukoy
Pangkalahatang pagtutukoy (tinatayang)
• Kabuuang timbang: 5,500 kg (12,125 lb)
• Taas (transport mode): 236 cm (92.9 in)
• Haba: 1,150 cm (452.8 in)
• Lapad: 220 cm (86.6 in)
• Min. taas ng lancebed: 60 cm (23.6 in)
• Pinakamataas na taas ng lancebed: 210 cm (82.7 in)

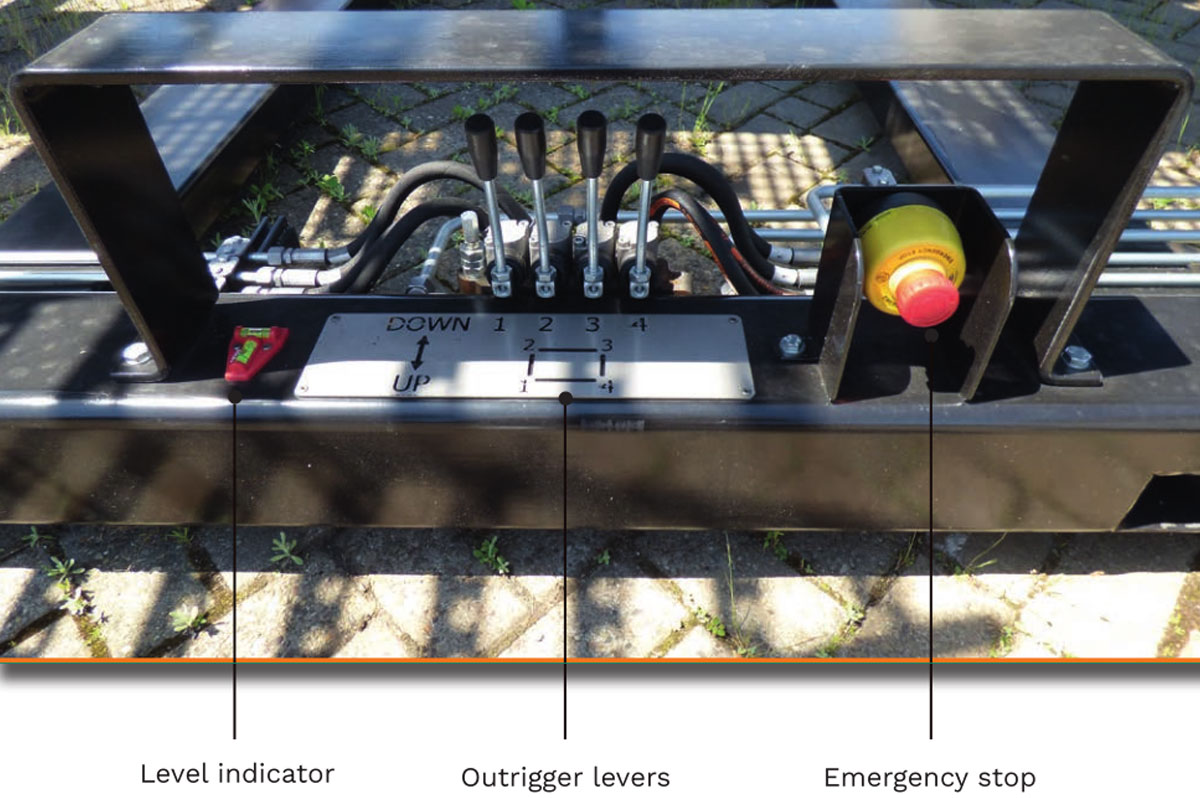

• Max. mga outrigger ng taas (opsyon): 50 cm o 120 cm (19.7 o 47.2 in)
• Max lancebed kaliwa/kanang hanay: 150 cm (59.1 in)
• Max. gumaganang haba ng mga sibat: 930 cm (366.1 in)
• Max. bilis ng lance: 100 cm/sec (39.1 in/ sec)
• Lance pitch: 22 - 45 mm (0.9 - 1.8 in)
• Lance bed pasulong/paatras na paggalaw: 60 cm (24 in)
• Forward thrust: 300 kg/lance (661.4 lb/ lance)
• Inirerekomendang presyon ng tubig: 1,000 bar (14,503 psi)
• Max. daloy ng tubig: 200 l/min (52.8 gal/min)
• Hydraulic pump: 17 cc 8 cc
• Hydraulic oil tank: 190 litro (50.2 gal)
• Mga detalye ng power-unit
• Nakadepende sa diesel o electric power-unit
Ang lahat ng hydraulic component ay nilagyan ng safety holding valves.

Pananagutan
Ang Peinemann Equipment B.V. ay hindi maaaring managot para sa anumang materyal at hindi materyal na pinsala na dulot sa panahon ng pag-install at pagpapatakbo ng IBC-5. Samakatuwid, ang mga gumagamit ay obligadong basahin ang manwal at maingat na hawakan ang makina.

Pangkalahatang tuntunin at kundisyon
"Lahat ng mga alok, order, pagtatalaga at kasunduan para sa pag-upa, pagbebenta at/o paghahatid ng mga serbisyo ng Peinemann Equipment B.V. ay napapailalim sa Pangkalahatang Mga Tuntunin at Kundisyon ng Peinemann na huling isinampa sa Kamara ng Komersiyo at Industriya sa Rotterdam sa ilalim ng numerong 24175469. Ang Pangkalahatang Mga Tuntunin at Kundisyon ay makikita rin sa mga pangkalahatang tuntunin at mga kundisyon ng Peinemann."

NILALAKANG PAGGAMIT

Ang Peinemann Equipment IBC-5 ay maaari lamang gamitin para sa paglilinis ng mga bundle. Ang IBC-5 ay dapat na mai-install nang tama at ilagay sa isang matatag na ibabaw. Ang mga operasyon ay kailangang isagawa sa isang itinalagang lugar dahil sa mga panganib na nauugnay sa high-pressure water equipment. Dapat sundin ng mga operator ang mga protocol sa kaligtasan at pangasiwaan ang IBC-5 nang may pag-iingat. Bilang karagdagan, ang IBC-5 ay may kasamang electric o diesel power-unit. Tiyaking sundin ang naaangkop na mga hakbang sa pagpapatakbo ayon sa uri ng power-unit.
Ang IBC-5 ay maaari lamang i-install, patakbuhin at panatilihin ng mga kwalipikado at sinanay na tauhan.
Bago magsagawa ng anumang uri ng mga aksyon, dapat na lubusang basahin ng mga tauhan ang manwal na ito. Ang mga tagubilin sa manwal na ito ay dapat sundin anumang sandali. Ang hindi pagsunod sa mga iniresetang tagubilin ay maaaring magkaroon ng malubhang kahihinatnan, tulad ng pisikal na pinsala at materyal na pinsala.

MGA INSTRUKSYON SA KALIGTASAN

Ang mga sumusunod na tagubiling pangkaligtasan ay dapat sundin kapag nagpapatakbo ng IBC-5.
• Ipinagbabawal para sa mga hindi awtorisadong tauhan na patakbuhin ang IBC-5 o lumapit sa site.
• Ipaalam ang tungkol sa likas na katangian ng mga kemikal sa bundle. Kumonsulta sa pinuno ng proyekto kapag may pagdududa.
• Ang paninigarilyo, pagkain at pag-inom sa paligid ng makina at sa loob ng cabin ay ipinagbabawal. Ang pagkain at pag-inom ay pinapayagan lamang pagkatapos maghugas ng kamay at palad ng maigi.
• Kailangang magsuot ng karagdagang proteksyon kapag nagtatrabaho sa kontaminadong materyal o kemikal.
• Lahat ng tauhan na malapit sa instalasyon at sa loob ng cabin ay dapat magsuot ng aprubadong proteksyon sa pandinig.
• Dapat alam ng lahat sa paligid ng instalasyon at ng operator ang lokasyon ng mga kagamitang medikal at mga pamatay ng apoy.
• Ang lahat ng mga serbisyo ay dapat na naa-access sa lahat ng oras. Ang paglalagay ng mga hadlang sa harap ng mga fire extinguisher at emergency exit ay ipinagbabawal.
• Dapat isara ang lahat ng operasyon kapag may nakitang nakakalason na usok.
