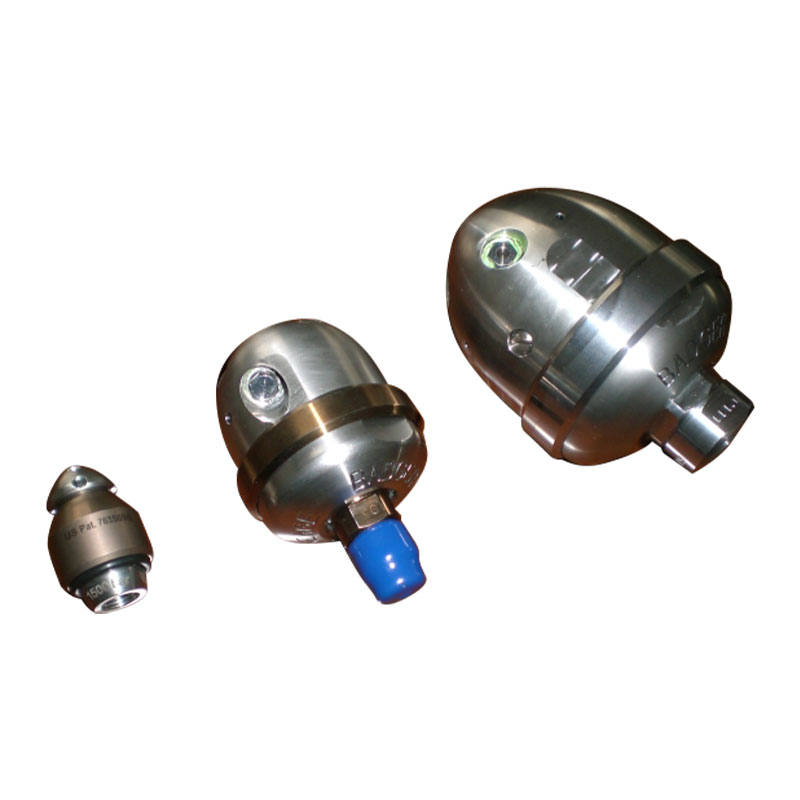

Mga nozzle ng tubo

Teknikal na parameter

Mga kinakailangan sa kalidad ng tubig

Temperatura ng pumapasok: ≤40 ℃; Halaga ng PH: 6.5 ~ 8.5
Katumpakan ng pagsasala ng tubig: ≤10 μm

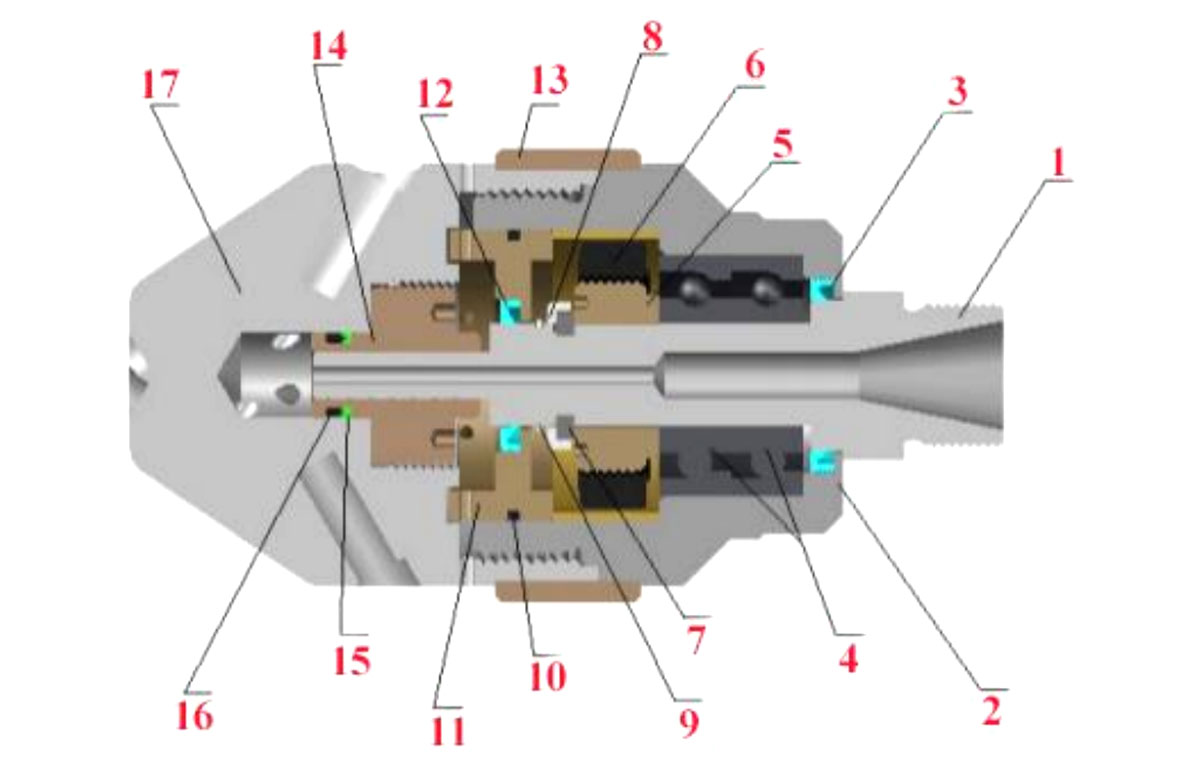

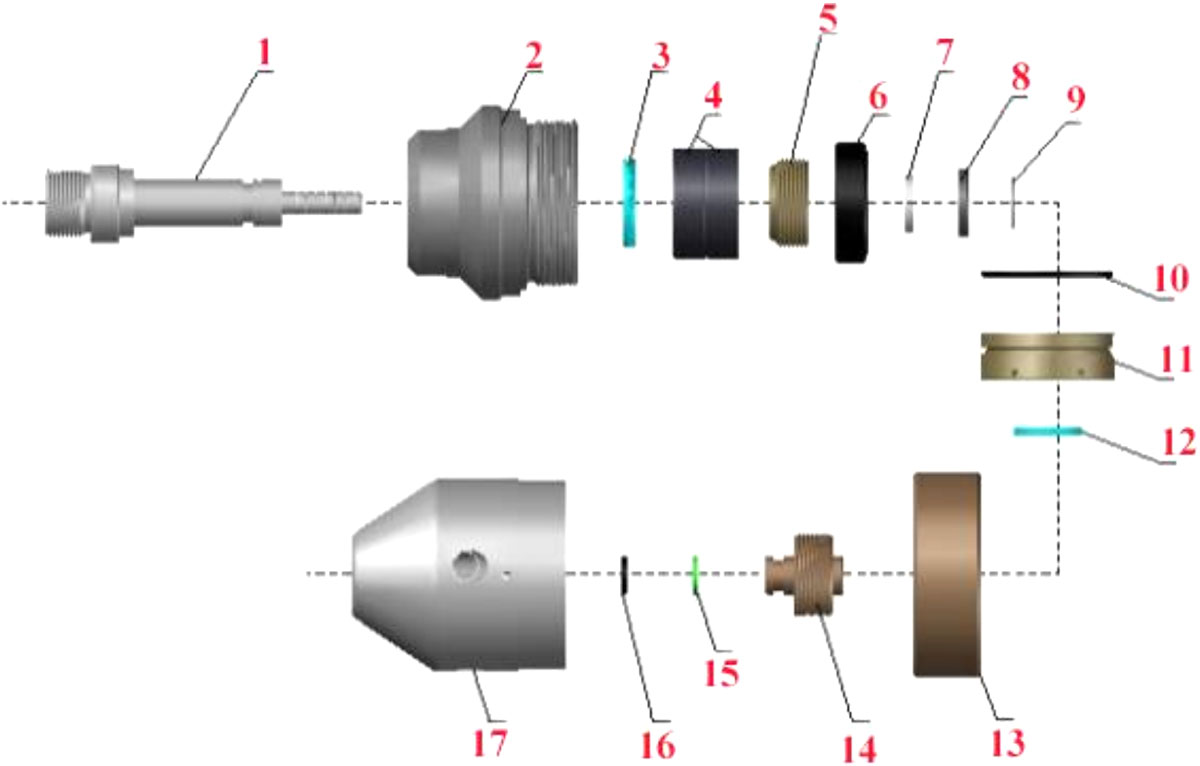

WG15 ＊ Rotating seal assembly schematic diagram at sectional view

Ang subsidiary ng ekstrang bahagi

Proseso ng pag-install at mga bagay na nangangailangan ng pansin

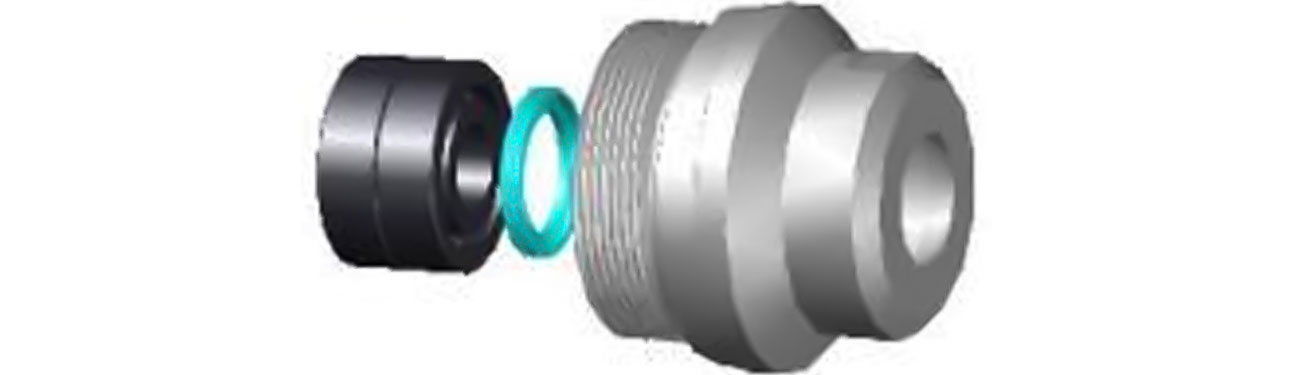

(1) I-install ang oil seal 3 sa panloob na butas sa likod na dulo ng umiikot na housing 2, at isang pares ng angular contact shaft 4 (tandaan: ang direksyon ng pag-install ng oil seal 3 ay groove faces inward, kung hindi, ang umiikot na housing 2 ay mapupuno ng tubig at masisira ang bearing; Tandaan na ang angular contact bearing 4 ay naka-mount sa isang gilid na bearing ng facing, ang parehong direksyon ng facing bearings ay naka-mount sa parehong direksyon. likod na dulo ng umiikot na pabahay 2).

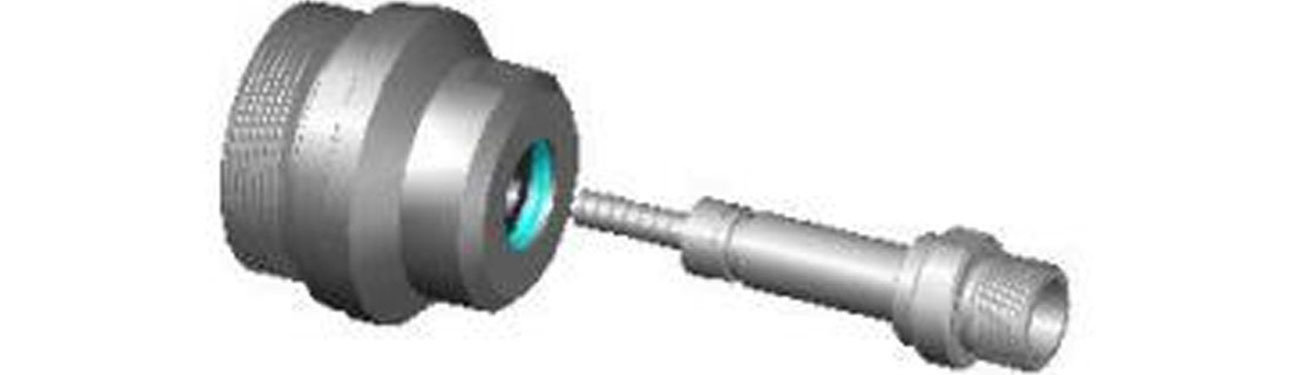

(2) Ipasok ang baras 1 mula sa likurang dulo ng umiikot na pabahay 2 papunta sa umiikot na pabahay 2.

(3) Lagyan ng anti-bite agent ang screw grain ng shaft 1 at magnetic iron component (kabilang ang: magnet transition connection 5 at magnet 6), higpitan ang thread ng magnet 6 at magnet transition connection 5 (note: positive rotation of thread), pagkatapos ay i-thread ang magnet 6 component sa harap ng shaft 2 at higpitan ang thread ng shaft 2 (note: positive rotation of thread).

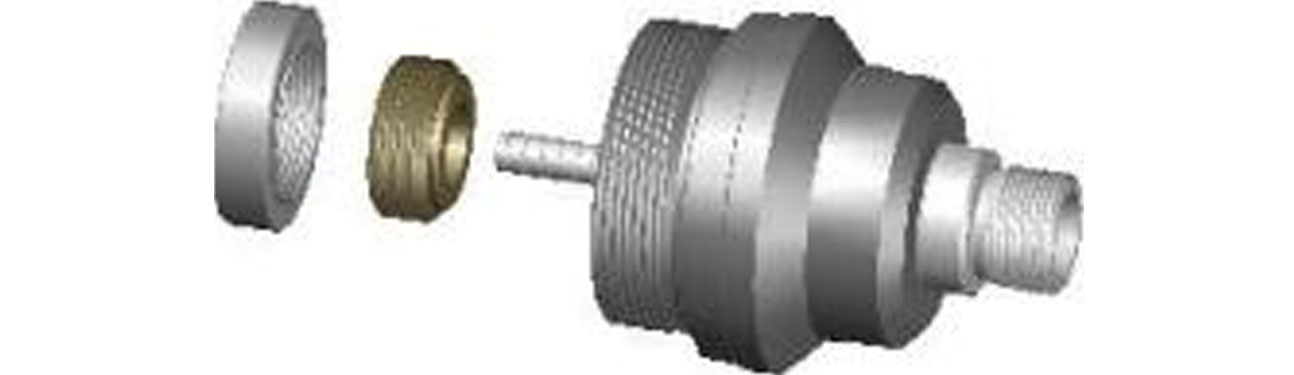

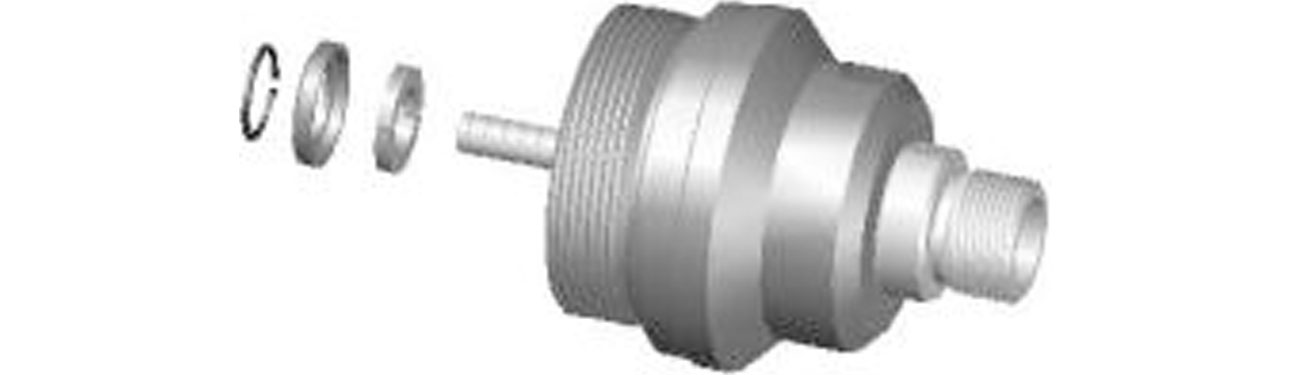

(4) I-install ang snap ring 7 at snap ring sleeve 8 sa ring groove ng shaft 1, at pagkatapos ay ayusin ang mga ito gamit ang circlip 9.

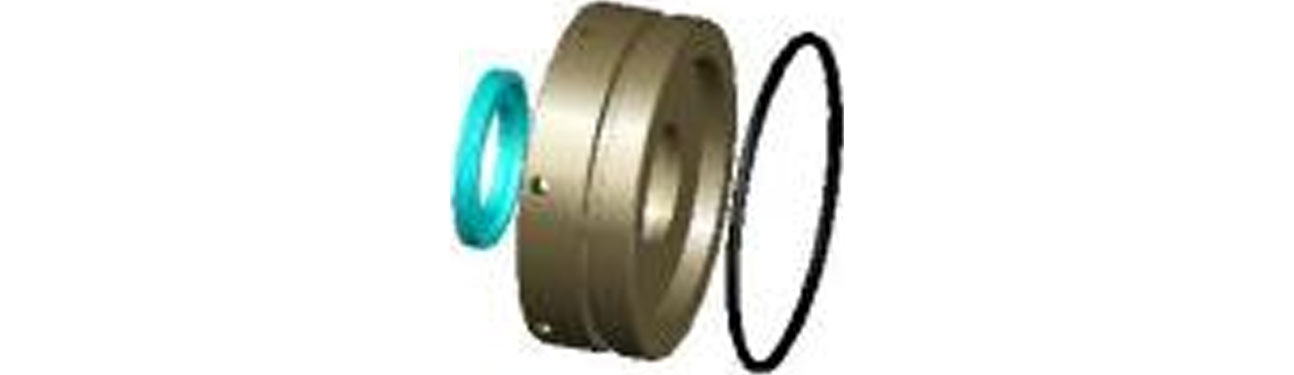

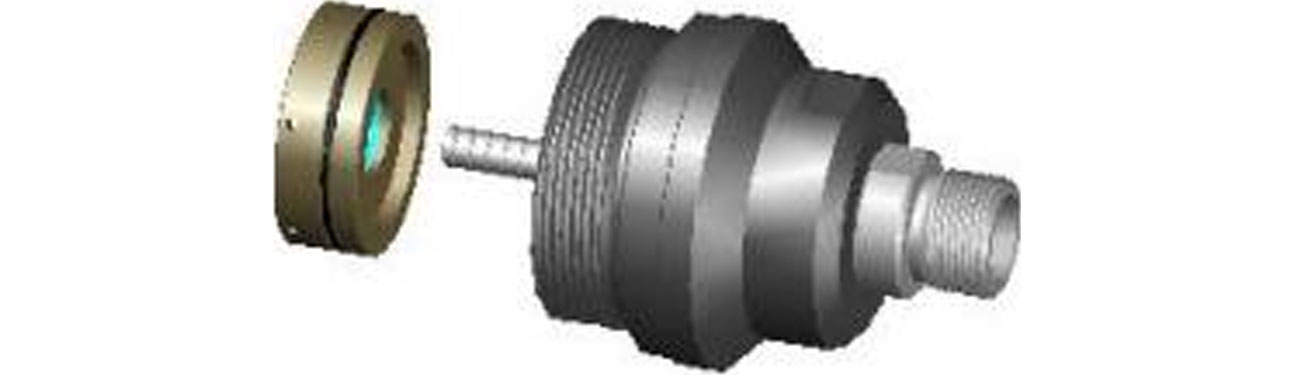

(5) Ipasok ang oil seal skeleton assembly (kabilang ang: O ring 10, oil seal skeleton 11, at oil seal 12) mula sa harap na dulo ng shaft 2 at i-install ito sa umiikot na housing 2.

Pangungusap: mga tagubilin sa pag-install ng oil seal skeleton assembly.
Ang O sealing ring 10 ay inilagay sa annular groove sa panlabas na bahagi ng oil seal skeleton 11.
I-install ang oil seal 12 sa inner hole groove ng oil seal skeleton 11 (tandaan ang direksyon ng pag-install ng oil seal 12, ang groove ay nakaharap sa loob).

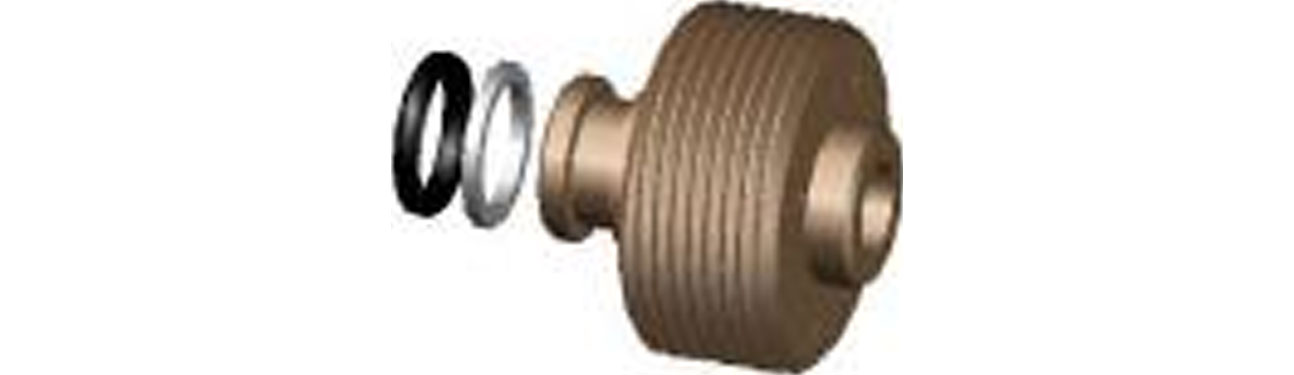

(6) I-install ang O ring 16 at ang plastic seal ring 15 nang sunud-sunod sa ring groove sa harap ng copper seal sleeve 14. (tandaan ang pagkakasunud-sunod ng pag-install ng O ring 16 at plastic seal ring 15. Ang O ring 16 ay naka-install sa labas ng ring groove ng copper seal sleeve 14. Bigyang-pansin ang direksyon ng pag-install ng singsing 1 sa gilid ng O ring 16. 16).

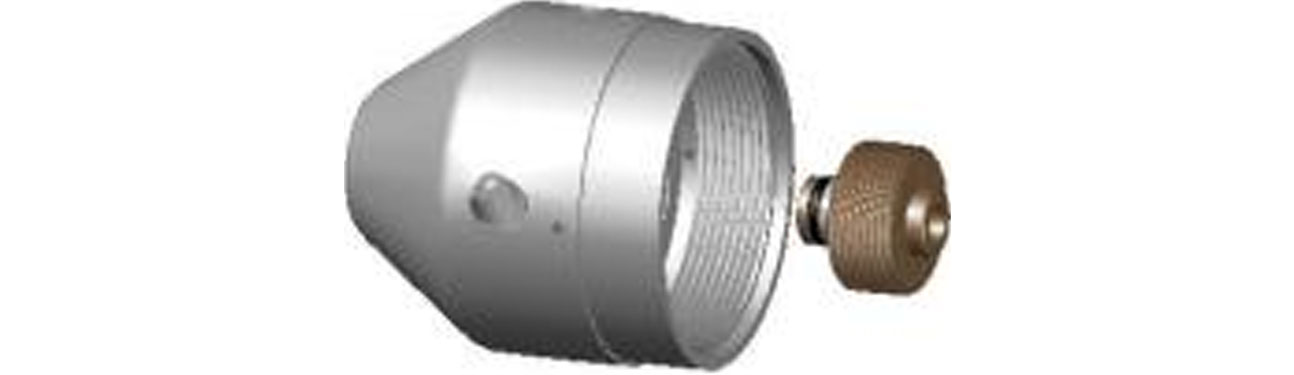

(7) Lagyan ng anti-bite agent ang thread ng copper seal sleeve 14 at ang panloob na hole thread ng rotating head 17, pagkatapos ay i-screw ang copper seal sleeve 14 sa inner hole thread ng rotating head 17 at higpitan ito (tandaan: positive screw thread).

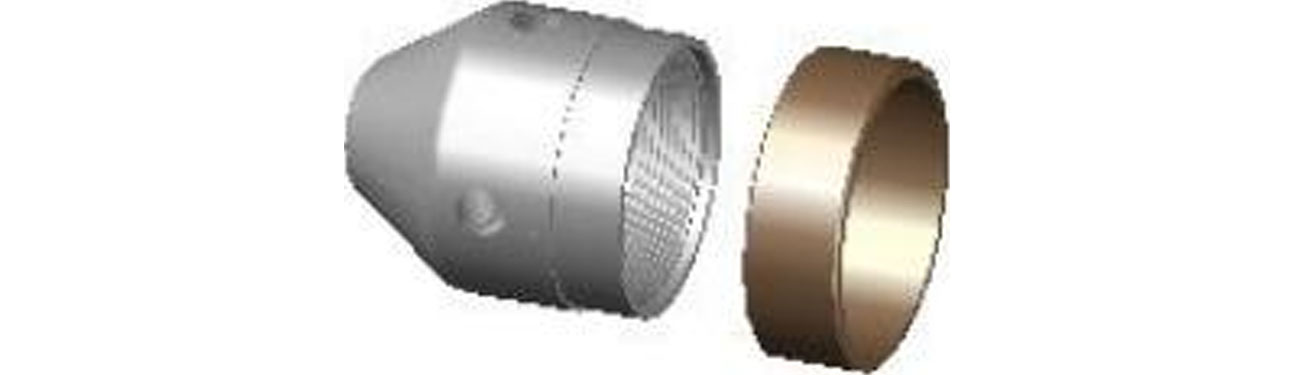

(8) Ipasok ang support ring 13 mula sa likod na dulo ng umiikot na ulo 17 at i-install ito sa labas ng umiikot na ulo 17.

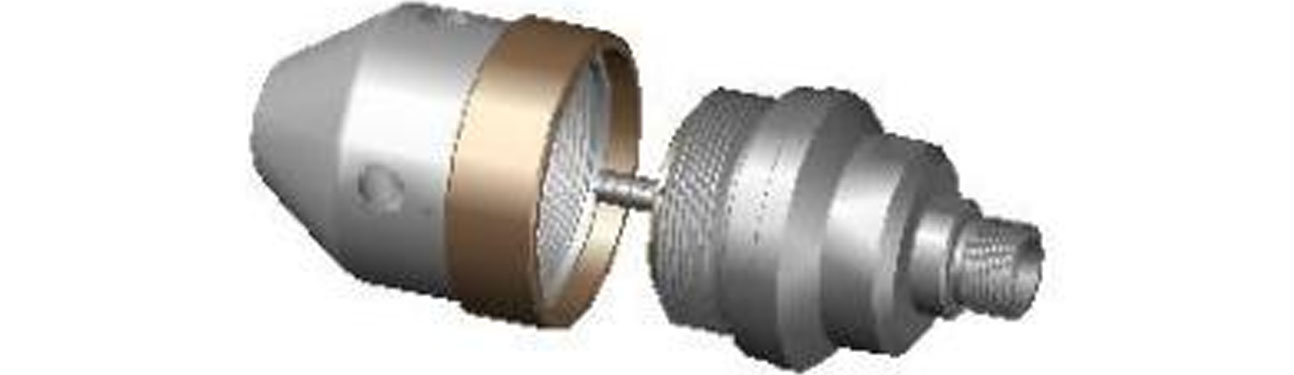

(9) Sa wakas, ang anti-bite agent ay inilalapat sa harap na dulo ng panlabas na sinulid ng umiikot na pabahay 2 at sa likod na dulo ng panloob na sinulid ng umiikot na ulo 17. Ang harap na dulo ng sub-assembly shaft 1 na nakumpleto sa hakbang (5) ay ipinasok sa panloob na butas ng tansong seal na manggas 14 ng umiikot na ulo ng 17, at pagkatapos ay ang umiikot na ulo 17, at pagkatapos ay ang umiikot na ulo 17, at pagkatapos ay ang umiikot na ulo ng 17, at pagkatapos ay ang umiikot na ulo 17, at pagkatapos ay ang umiikot na ulo 17, at pagkatapos ay ang umiikot na ulo 17, at pagkatapos ay ang umiikot na ulo 17, at pagkatapos ay ang umiikot na ulo 17 hinigpitan (tandaan: positive rotation ang thread).

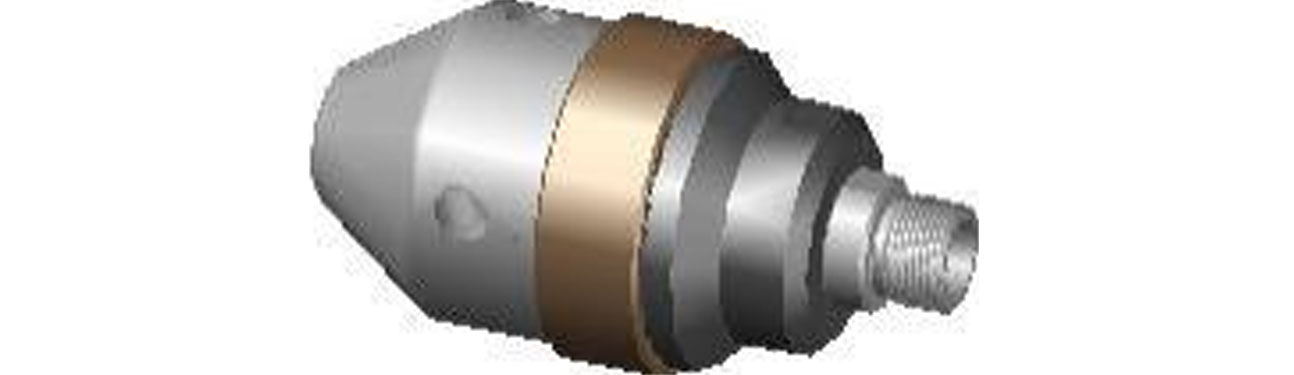

(10) Nakumpleto ng mga hakbang sa itaas ang proseso ng pagpupulong ng WG15＊nozzle.

6. Proseso ng disassembly at mga bagay na nangangailangan ng pansin

(1) Gumamit ng open-end na wrench upang i-clamp ang umiikot na ulo 17 at ang umiikot na housing 2 sa gilid ng milling, at pagkatapos ay i-screw ang umiikot na ulo 17 mula sa spiral pattern ng umiikot na housing 2 (tandaan: ang thread ay positibong pag-ikot), at tanggalin ang support ring 13.
(2) Ipasok ang circlip pliers sa back end hole ng copper seal sleeve 14 sa umiikot na ulo 17, paluwagin ang sinulid (tandaan: positive rotation ang thread), sirain ang copper seal sleeve 14, tingnan kung may pagkasira sa loob ng copper seal na butas, kung may anumang pagkasira, palitan ito kung may malubhang pagkasira; Kasabay nito, suriin kung nasira ang O ring 16 at plastic seal ring 15 sa manggas ng tansong seal, kung may sira, mangyaring palitan ang mga ito, kung hindi ay hindi gagana ang selyo.
(3) Alisin ang mga bahagi ng oil seal skeleton 11 mula sa inner hole ng front end ng umiikot na housing 2. Alisin ang oil seal 12 at O ring 10 mula sa inner hole at outer ring groove ng oil seal skeleton ayon sa pagkakabanggit, at suriin kung may anumang pinsala sa oil seal 12 at O ring 10, mangyaring papalitan ang tubig kung hindi man ay papalitan ito ng tubig, kung hindi man ay papalitan ang O ring 10. makapinsala sa tindig.
(4) Gamitin ang external pliers i-disassemble ang circlip 9 mula sa shaft 1 at i-disassemble ang snap ring sleeve 8 at snap ring 7 mula sa ring groove ng shaft 1 .
(5) Alisin ang konektadong magnetic assembly mula sa shaft 1 at suriin kung mayroong anumang dumi na nakakabit sa magnet. Kung mayroon, mangyaring linisin ito.
(6) Hilahin ang baras 1 palabas mula sa likurang dulo ng pabahay nang pahalang, tingnan kung mayroong anumang pagkasira sa panlabas na ibabaw ng baras 1. Kung mayroong anumang pagkasira, mangyaring baguhin ito.
(7) Maingat na alisin ang angular contact bearing 4 mula sa panloob na butas ng umiikot na housing 2 at suriin kung nasira ang shaft bearing. Kung nasira, mangyaring palitan ito.
- 7 -
(8) Alisin ang oil seal 3 mula sa panloob na butas sa likod na dulo ng umiikot na housing 2. Suriin kung nasira ang oil seal 3. Kung ito ay nasira, mangyaring palitan ito.
Nakumpleto na ng mga hakbang sa itaas ang buong proseso ng disassembly ng WG15＊ nozzle.
Mga Tala:
• Bigyang-pansin ang direksyon ng pag-install ng angular contact bearing sa panahon ng proseso ng pagpupulong, kung naka-install sa reverse, ang nozzle ay hindi gagamitin;
•Sa panahon ng pagpupulong, bigyang-pansin ang direksyon ng pag-install ng oil seal. Kung naka-install sa reverse, ang tubig na pumapasok sa nozzle ay hindi maaaring selyadong, ang bearing ay masisira at ang nozzle head ay hindi iikot.
•Sa panahon ng proseso ng pagpupulong, bigyang-pansin ang posisyon ng pag-install ng O ring at plastic seal ring. Kung ang O ring at plastic seal ring ay baligtad, hindi ito makakagampanan ng sealing role. Samantala, bigyang-pansin ang direksyon ng pag-install ng plastic seal ring.
• Ang lahat ng mga seal sa loob ng umiikot na nozzle ay madaling masira. Sa panahon ng paggamit ng umiikot na nozzle, kinakailangang bigyang-pansin ang pagtagas ng nozzle sa anumang oras. Kung ang anumang abnormalidad ay natagpuan, ito ay kinakailangan upang suriin kung ang selyo ay nasira sa oras.

7.Mga karaniwang problema sa umiikot na nozzle

(1) ang umiikot na nozzle ay hindi maaaring paikutin;
Ang dahilan:
A) pinsala sa panloob na tindig (normal na pinsala o maagang pinsala na dulot ng pag-agos ng tubig dahil sa pagkabigo ng oil seal);
B) Ang nozzle na ginamit upang makabuo ng sira-sira na metalikang kuwintas ay na-block o ang naka-install na nozzle aperture ay masyadong maliit upang makamit ang panimulang torque;
(2) Mabilis na bumababa ang presyon sa trabaho;
Ang dahilan:
A) pagkasira ng nozzle;
B) Maluwag ang nozzle, na nagreresulta sa maluwag na sealing;
C) Lumilitaw ang mga bitak sa shaft o copper seal sleeve.
(3) dahan-dahang bumababa ang presyon sa trabaho;
Ang dahilan:
A) Ang nozzle ay normal na isinusuot;
B) Ang manggas ng baras o tanso na selyo ay isinusuot.

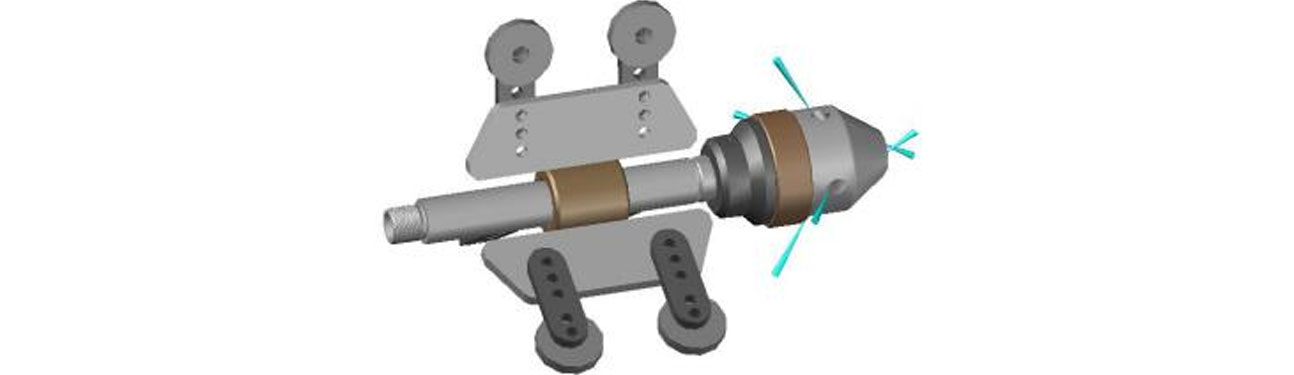

8. Center cage

Pinoprotektahan ng central retainer ang umiikot na nozzle na gumagana sa pipe at binabalanse ang spray distance ng nozzle. Ang adjustable range ay 150~300mm.
